|
說(shuō) 明：
厚 度：5mm
表面形態(tài)：亮光型止滑型
適用范圍：
1、推薦用于辦公室、家用地面等；
2、有精度找平要求或環(huán)氧涂層要求的基底及其他有防塵要求的地面；
性能特點(diǎn)：
單組分，生態(tài)環(huán)保，易施工�？焖�、高效。
粘結強度高，有韌性，防空鼓，可承載重荷。
耐磨強度優(yōu)，持久性好，質(zhì)量穩定。
快硬、低收縮、平整度佳，可與地熱配套使用。
技術(shù)參數：
|
檢驗項目
|
檢驗值
|
|
初始流動(dòng)度
|
≥138mm
|
|
20min流動(dòng)度
|
≥138mm
|
|
抗壓強度（28天）
|
木地板≥16 Mpa
PVC地板、行走人的環(huán)氧基底≥25 Mpa
車(chē)庫、輕型車(chē)間≥30 Mpa
工業(yè)廠(chǎng)房≥35 Mpa
重型廠(chǎng)房車(chē)間≥40Mpa
|
|
抗折強度（28天）
|
木地板≥3Mpa
PVC環(huán)氧≥4Mpa
工業(yè)廠(chǎng)房≥8Mpa
重型廠(chǎng)房車(chē)間≥10 Mpa
|
|
拉伸粘結強度
|
≥1.2 Mpa
|
|
表面耐磨性
|
≤0.42%
|
施工方案：
1. 施工工藝流程
基層清理→填充修補→機械打磨、真空吸塵→涂刷底涂劑→封堵邊界→砂漿攪拌→攤鋪施工→清除表面浮塵→涂刷底涂劑→驗收
2. 施工工藝
2.1、基層清理
清理場(chǎng)內堆放材料、設備移出施工區域。清除松散、薄弱材料。人工用笤帚進(jìn)行場(chǎng)地的初次清潔。用鏟刀將地面散落的污物雜質(zhì)等進(jìn)行清理。
破損和不平的基層處理，如基層出現軟弱層或坑洼不平，必須先剔除軟弱層，雜質(zhì)清除干凈。
2.2、基層填充修補
根據基層情況，記錄位置，開(kāi)裂、空鼓處需要將地面局部切開(kāi)，然后用CCHX-600-B自流平水泥砂漿進(jìn)行修補，具體方法：
①、小于0.3mm的裂縫，直接自流平專(zhuān)用底涂劑封閉裂縫即可
②、大于0.3mm的裂縫，用云石機將將裂縫處切成U型槽，用自流平專(zhuān)用底涂劑涂刷后，澆注CCHX-600-B砂漿，加水量為5.5公斤每包。用平刮板將修補砂漿刮得與現有周邊地面水平即可。
③、空鼓部位處理：如果空鼓部位小于2cm深，要將空鼓部位做上標記，全部切開(kāi)，把切開(kāi)的混凝土清理干凈，涂刷底涂劑，澆注自流平水泥600-B。如果空鼓面積大于2cm深，必須在切開(kāi)混凝土空鼓后，刷上底涂劑，用攪拌好的自流平水泥和石子一起到入空鼓部位，用抹刀抹平。
2.3、打磨吸塵處理
對基層采用打磨機打磨同時(shí)吸塵處理，用專(zhuān)業(yè)打磨機將地面整體打磨吸塵，使地面形成拉毛表面，形成良好的粘接結合面。
2.4、涂刷底涂劑
涂刷底涂劑作用有4條：一是對基層封閉，避免基層吸水過(guò)多，自流平水泥水分過(guò)早丟失影響自流平的流動(dòng)性，二是增加地面基層與自流平砂漿層的粘結強度，三是防止氣泡的產(chǎn)生，四是改善自流平材料的流動(dòng)性。
① 涂刷第一遍底涂劑：將底涂劑用水稀釋?zhuān)壤秊?；5，均勻涂刷到氣力干凈的地面上，約2小時(shí)干燥，等候約8小時(shí)，再刷第二遍。
② 涂刷第二遍底涂劑：將底涂劑用水稀釋?zhuān)壤?：3均勻涂刷（輥涂均可即可）到地面上，約3小時(shí)后干燥。
涂刷要均勻、不遺漏，不得讓其開(kāi)成局部積液。
2.5、封堵邊界
用海綿條封堵樓梯踏步、門(mén)口、排水口、邊界、柱邊等部位，施工前要仔細檢查邊角，確�？赡苄孤兜牟课灰呀�(jīng)嚴格封閉。
對于變形縫處粘貼寬的海綿條，為防止錯位后面可用木方或方鋼頂住。
2.6、自流平攤鋪施工
均勻攤鋪材料（施工厚度4mm），用抹子輔助流平。
由手持長(cháng)桿齒形鋼刮板工人在自流平砂漿表面輕緩地進(jìn)行梳理，并通過(guò)輕緩的抹壓而起到梳理導出砂漿內部氣泡的作用，使其達到輔助流平和密實(shí)度。
2.7、做完基層自流平兩天后在自流平表面均勻涂抹底涂劑（底涂劑稀釋比例為1:4
2.8、驗收
注意事項：
水泥地面施工養護28天以后，方可施工水泥自流平。水泥地面應平整干燥，不能存有明水。
自流平砂漿600-B施工、養護階段環(huán)境溫度要求大于5度（此溫度包括地面溫度，材料溫度，空氣溫度，攪拌用水溫度），佳施工溫度在15-25攝氏度，如果地面潮濕、場(chǎng)地溫度低、都有可能造成水泥自流平強度低、空鼓開(kāi)裂，無(wú)法達到佳使用效果。
|

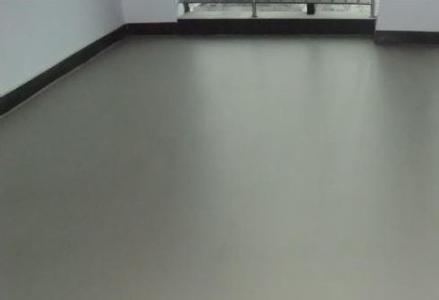

.jpg)
